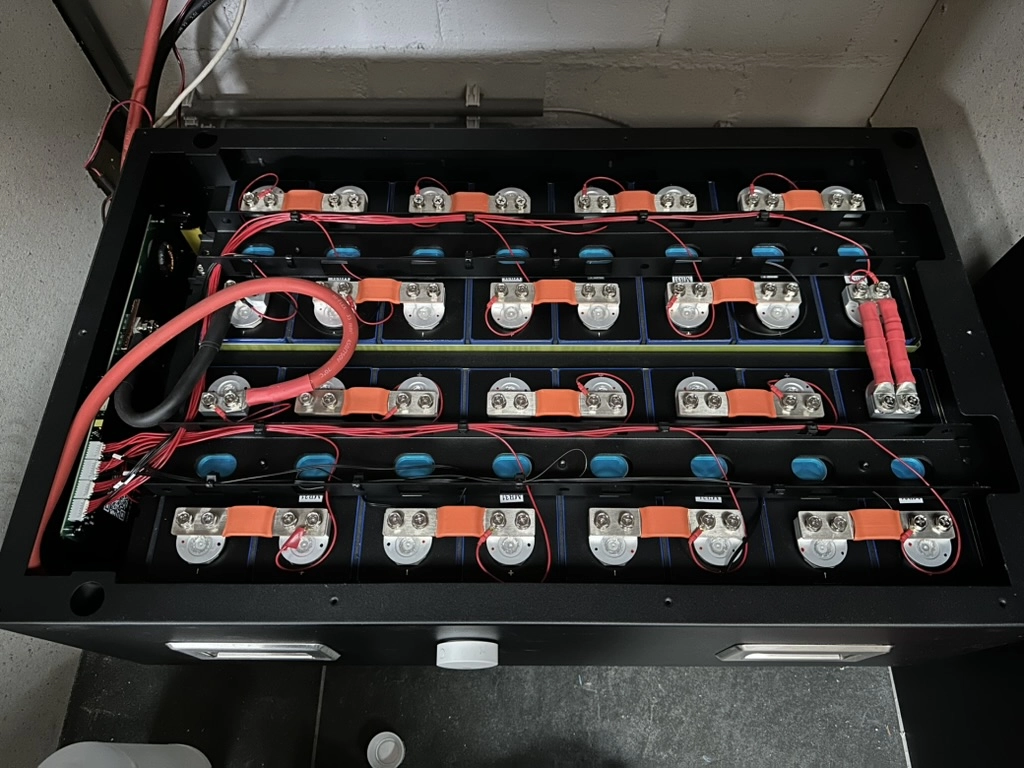

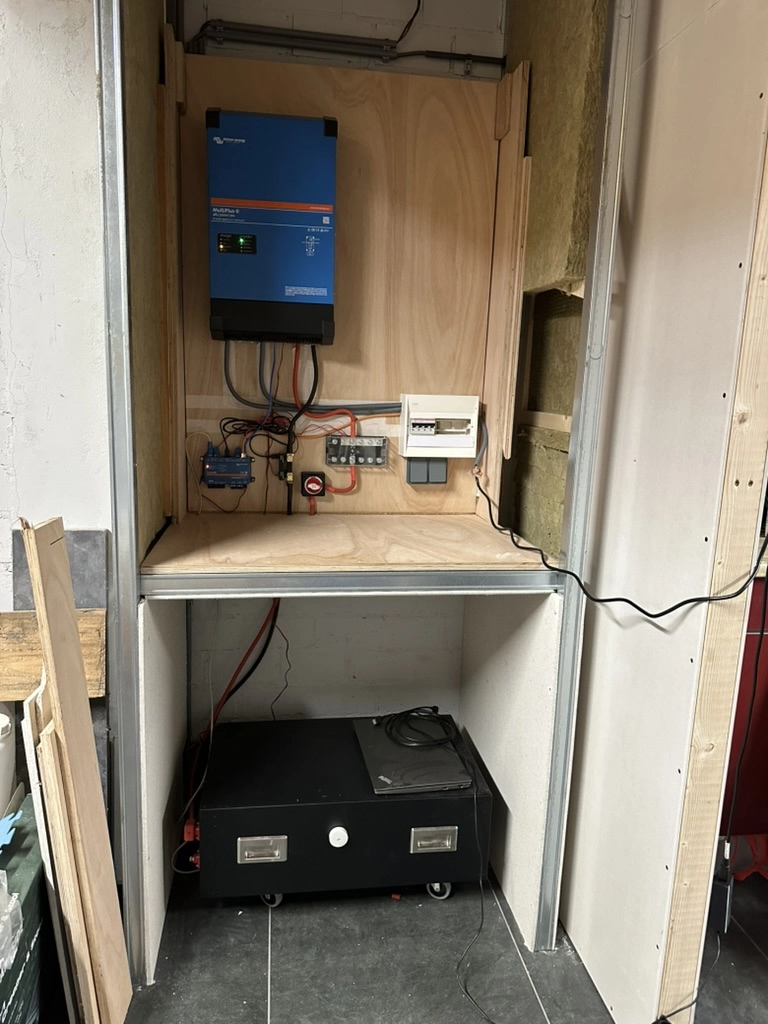

Dit is de setup waarop ik zelf heb geleerd hoe het Victron ecosysteem werkt. Zestien EVE MB31 cellen samengebouwd tot één accubak, aangestuurd door een Victron Cerbo GX en een MultiPlus II als omvormer en lader. De Cerbo GX is het brein van het systeem. Die houdt de laadstroom, de ontlaadstroom en de communicatie met de accu in de gaten. Er zitten ook Victron MPPT's op voor het laden vanaf zonnepanelen.
De cellen heb ik in Nederland gekocht. Al snel merkte ik dat goede Grade A cellen vaak uitverkocht zijn of alleen tegen een hoge prijs te krijgen. Dat is uiteindelijk de reden geweest om Diycells.nl te beginnen.

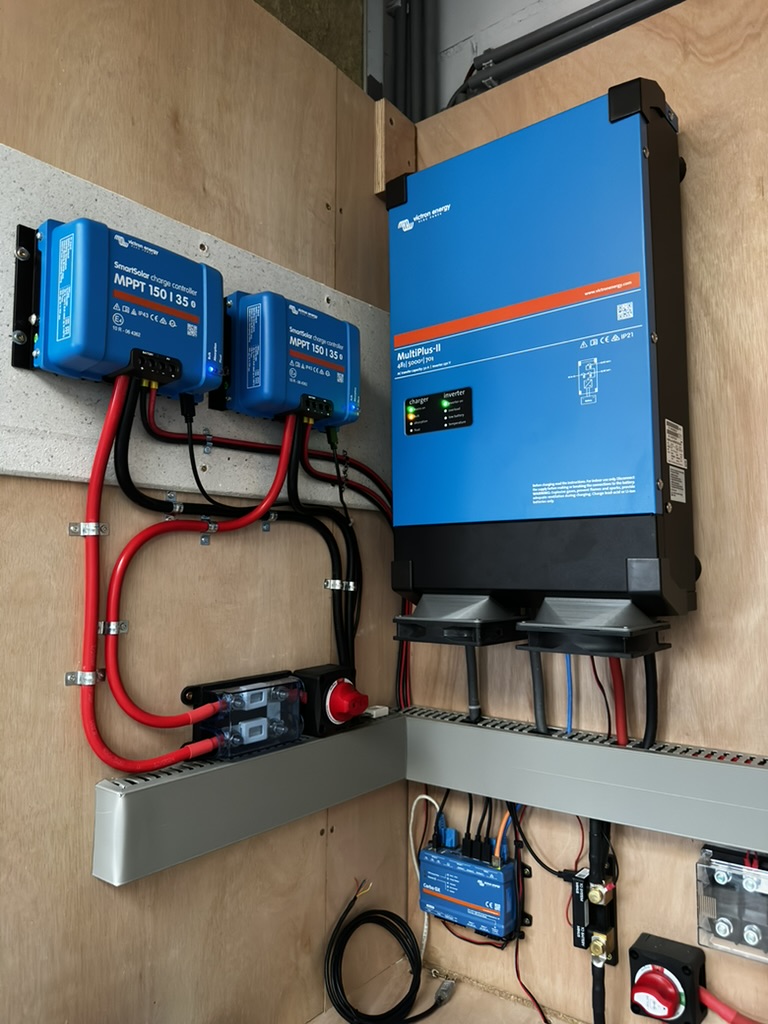

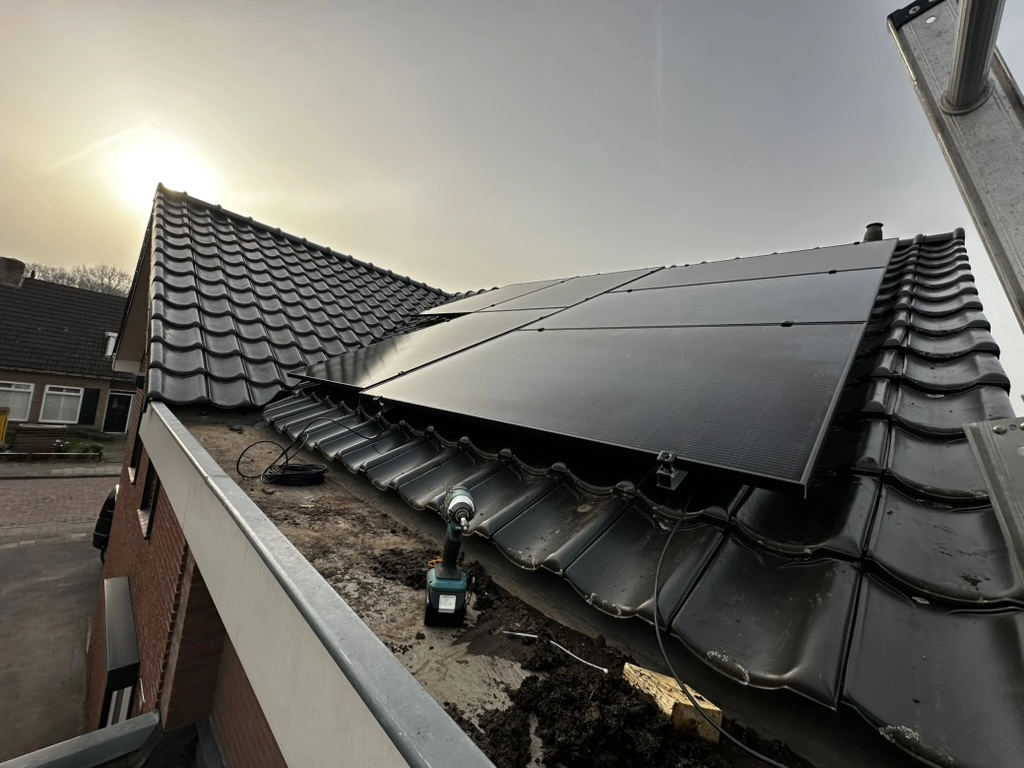

Inmiddels heb ik het project uitgebreid met extra zonnepanelen en Victron MPPT laadregelaars. Zo'n MPPT regelt het laden vanaf de panelen rechtstreeks naar de accu, op het punt waar de panelen het meeste opleveren. De accu laadt zo direct op vanaf de zon, zonder omweg.
De MultiPlus II 5000/70
Het hart van de installatie is een MultiPlus II 5000/70. Dit apparaat is zowel omvormer als acculader en kan volledig off-grid werken. Valt het net weg, dan schakelt hij zelf over op de accu. Per fase kan hij tot 5000VA of 4000 Watt uit de accu halen, ruim genoeg voor een gewoon huishouden, ook op piekmomenten.
Uitbreidbaar naar meerdere fasen
Mijn setup draait nu op één fase. Hetzelfde principe schaalt eenvoudig door: combineer meerdere MultiPlus II's, één per fase, en je dekt met dezelfde accu een volledige driefasen woning af. De accu blijft dan gewoon één gedeelde energiebron voor het hele huis.
Zo'n systeem geeft je twee manieren om van zonnestroom te profiteren. Met MPPT's laad je de accu rechtstreeks op vanaf nieuwe zonnepanelen. Heb je al zonnepanelen met een eigen omvormer, dan kun je die gewoon laten zitten. De MultiPlus II werkt daar prima naast en gebruikt die stroom om de accu te vullen. En zelfs als de stroom uitvalt, blijft je huis gewoon van stroom voorzien, vanaf je eigen accu en je eigen zon.
Hoe werkt een thuisbatterij?
Grofweg werken vier onderdelen samen in zo'n systeem.
- 1 Zonnepanelen wekken gelijkstroom op zodra er licht op valt.
- 2 Een MPPT laadregelaar zet die stroom om naar de juiste laadspanning voor de accu.
- 3 De energie wordt opgeslagen in LiFePO4 cellen. Een BMS (Battery Management System) beschermt elke cel apart tegen over en onderspanning.
- 4 Een omvormer zoals de MultiPlus II zet de opgeslagen stroom weer om naar 230V wisselstroom voor in huis, en schakelt zelf tussen het net en de accu.
's Avonds, 's nachts of op momenten dat stroom duur is, gebruik je zo de zon van overdag in plaats van stroom van het net. En bij een stroomstoring merk je vaak niets, want de accu neemt het gewoon over.
Van hobbyproject naar webshop
Dit project gaf ons het idee om cellen rechtstreeks bij de leverancier in te kopen, zodat andere DIY'ers en techneuten er ook makkelijk aan kunnen komen. Naast goede cellen leveren we daarom ook advies, gebaseerd op wat we zelf hebben uitgezocht en gebouwd.
Bouw je zelf een systeem en heb je vragen? Neem gerust contact met ons op.
